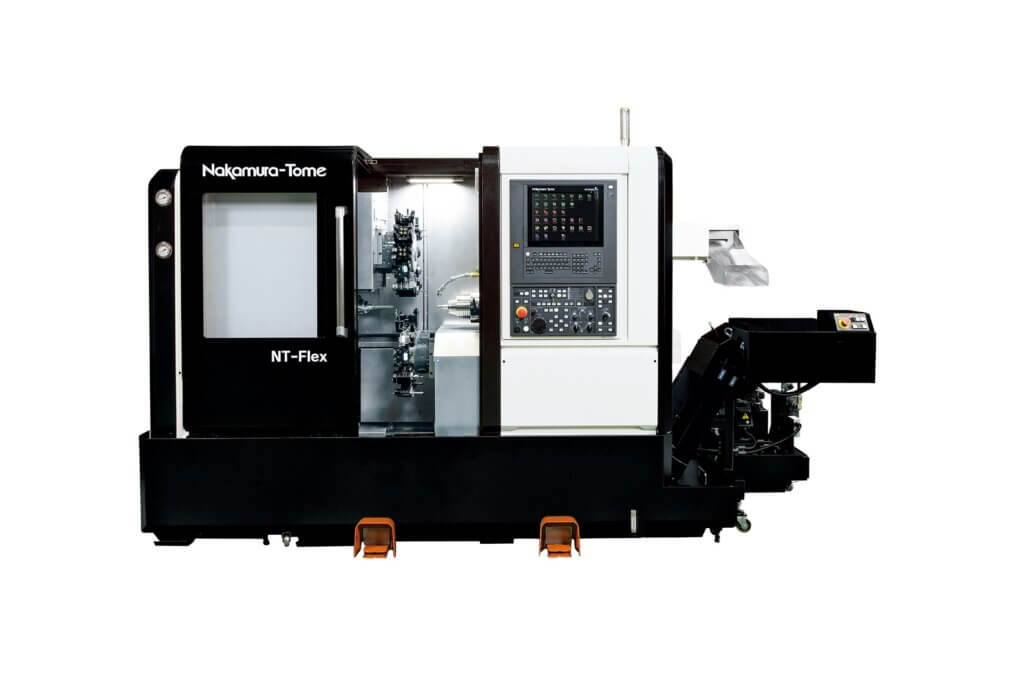

Japanilainen työstökonevalmistaja, Nakamura-Tome, julkaisi Tokiossa vastikään järjestetyillä Jimtof-messuilla viimeisimmän uutuusmallinsa NT-Flexin. Uuden konemallin kehitystyö on noudattanut Nakamuralle tyypillistä kaavaa, eli toivottu kapasiteetti ja ominaisuudet ovat muotoutuneet loppukäyttäjiltä kerätyn palautteen pohjalta. Tuloksena syntyi 2-revolverinen tarkkuussorvauskeskus 32 mm tankokapasiteetilla. NT-Flex haastaa tyypillisesti pitkäsorvien hallussa ollutta kenttää tarjoamalla selvästi enemmän potentiaalia etenkin työvaiheisiin, joissa koneelta – ja etenkin pyöriviltä työkaluilta – vaaditaan riittävästi tehoa.
Paljon tehoa pienessä paketissa
NT-Flex on rakenteeltaan ns. pystyrunkoinen kone eli sen johdekulma on 90°. Käytännössä tämä tarkoittaa optimaalisen lastunpoiston ohella sitä, että kone on fyysisiltä mitoiltaan erittäin kompakti, etenkin syvyyssuunnassa. Kriittiset mitat lastunkuljettimen kanssa ovat pituuden osalta 3500 mm ja syvyyden osalta 1380 mm, korkeuden ollessa 2213 mm. Tukevarunkoinen kone painaa hoikasta olemuksestaan huolimatta 6500 kg. Kumpaakin karaa pyörittää sisäänrakennetut karamoottorit 7,5/5,5 kW teholla aina 8000 k/min karanopeuteen asti. Molemmilla työkalurevolvereilla on 12 moottoroitua työkalupaikkaa (7,5/2,2 kW; 10.000 k/min) ja Nakamuralle ominaiseen tapaan 24 indeksointiasemaa. Lisäksi yläpuolisella revolverilla on ± 25 mm Y-akseli, jota hyödyntämällä voidaan käyttää jopa 4-asemaista teräpidintä yhdellä työkalupaikalla. Rakenteensa ansiosta kummallakin revolverilla voidaan koneistaa kumpaa tahansa karaa, joko erikseen tai yhtäaikaisesti, jolloin karakohtaista tahtiaikaa saadaan optimoitua. Konetta on saatavilla joko 32 mm tai 38 mm tankokapasiteetilla ja koneistuskapasiteetti on Ø 150 mm x L: 250 mm.
Nopeus on valttia
Nakamuran lanseeraama ChronoCut on joukko konetta nopeuttavia toimintoja, jotka esiteltiin aikaisemmin julkaistujen V-sarjan 2- ja 3-revolveristen koneiden yhteydessä. Käytännössä ChronoCut minimoi odotusajat mm. karojen synkronoinnissa, C-akselin paikoituksessa, kiinteässä kierteityksessä, katkaisussa ja karalta karalle siirrossa sekä akseleiden paikoituksessa – lisäksi toiminto yhdistää akseleiden liikkeitä mm. kappaleenpoiminnassa. ChronoCut on osoittautunut merkittäväksi tekijäksi myös käytännössä ja toiminto on vakiona myös uudessa NT-Flexissä. Jo aikaisemmin mainittua Y-akselin siirtoa hyödyntämällä työkalunvaihtoaika lastusta lastuun on parhaillaan alle 0,2 s ja pituusliikkeiden 32 m/min pikaliikenopeudet pitävät huolen koneistustapahtumien joutuisuudesta. Automaatio näyttelee myös suurta roolia tuotannon tehokkuudessa. NT-Flex voidaan varustaa joko tankomakasiinilla, joka kerää jäännöspalat vetämällä omaan säiliöönsä, tai yksinkertaisemmalla työntävällä makasiinilla, jolloin jäännöspaloille voidaan käyttää koneen sisäistä, varta vasten jäännöspaloille suunniteltua kerääjää. Valmiiden työkappaleiden purusta huolehtii sisäänrakennettu käsivarsityyppinen kappaleenpoimija ”Parts catcher G”, jolla kappaleet poimitaan oikealta karalta ja tuodaan ulos koneesta sisäänrakennetun kuljetinhihnan avulla. Koneistusta voidaan jatkaa molemmilla revolvereilla vasemmalla karalla myös poimintatyökierron aikana. NT Flex on varustettu Fanucin uusimmalla servoarkkitehtuurilla.
Keskusteleva ohjelmointi
NT-Flexin yhteydessä esiteltiin myös uusi ohjaus, NT SmartXs. Rautapuolella ohjauksessa on Fanuc 0i-TF Plus yhdistettynä PC-pohjalla pyörivään Nakamuran käyttöliittymään. Ohjauksessa on vakiona 15” kosketusnäyttö, 60 GB tallennustilaa ja täysin uudentyyppinen keskusteleva ohjelmointimahdollisuus, jolla ohjelma rakennetaan valmiiden työkiertojen avulla. Ohjaus 3D-simuloi työstöradat reaaliajassa ja näyttää samalla kunkin työvaiheen keston. Ohjelman luodakseen käyttäjän ei esimerkiksi tarvitse osata ensimmäistäkään G- tai M-koodia. Keskustelevan ohjelmoinnin tarkoituksena on laskea ohjelmointikynnystä myös kokemattomillekin käyttäjille.
Ekologisuus on myös käyttökustannusten optimointia
Kuten ajan henkeen kuuluu, on Nakamuralla vahva panostus ympäristöystävällisyyteen, niin oman tuotantotoiminnan kuin myös heidän tuotteidensa osalta. NT-Flex on varustettu johteiden rasvavoitelujärjestelmällä öljyn sijaan. Rasvapatruuna on helppo vaihtaa ja keskimääräinen kulutus on noin 1,2 kuutiosenttiä tunnissa. Käytännössä tämä tarkoittaa noin 40 päivän vaihtoväliä 12 h/pv tuotantoajalla laskettuna. Ainoastaan pyörivillä työkaluilla on öljysumuvoitelu. Koneen hydraulipumppu on invertteriohjattu, joka alentaa melusaasteen rinnalla myös sähkönkulutusta noin 21 % perinteiseen pumppumalliin verrattuna. Lastunkuljettimen rakennetta on paranneltu monilta osin ja lastujen ajautumista leikkuunestesäiliöön on ehkäisty mm. parantamalla sisäistä virtausta ja lisäämällä erilliset keräilysäiliöt pienille ja kevyille lastuille. Koneen modernit servomoottorit puolestaan mahdollistavat jarrutusenergian talteenoton ja tuottavat sähköä takaisin järjestelmän käyttöön. Talteenoton laskennallinen hyöty 2-vuorotyössä on noin 2,8 % sähkönkulutuksesta.
NT-Flex on tilattavissa marraskuusta 2024 alkaen ja ensimmäinen kone saapuu Suomeen syksyllä 2025.
