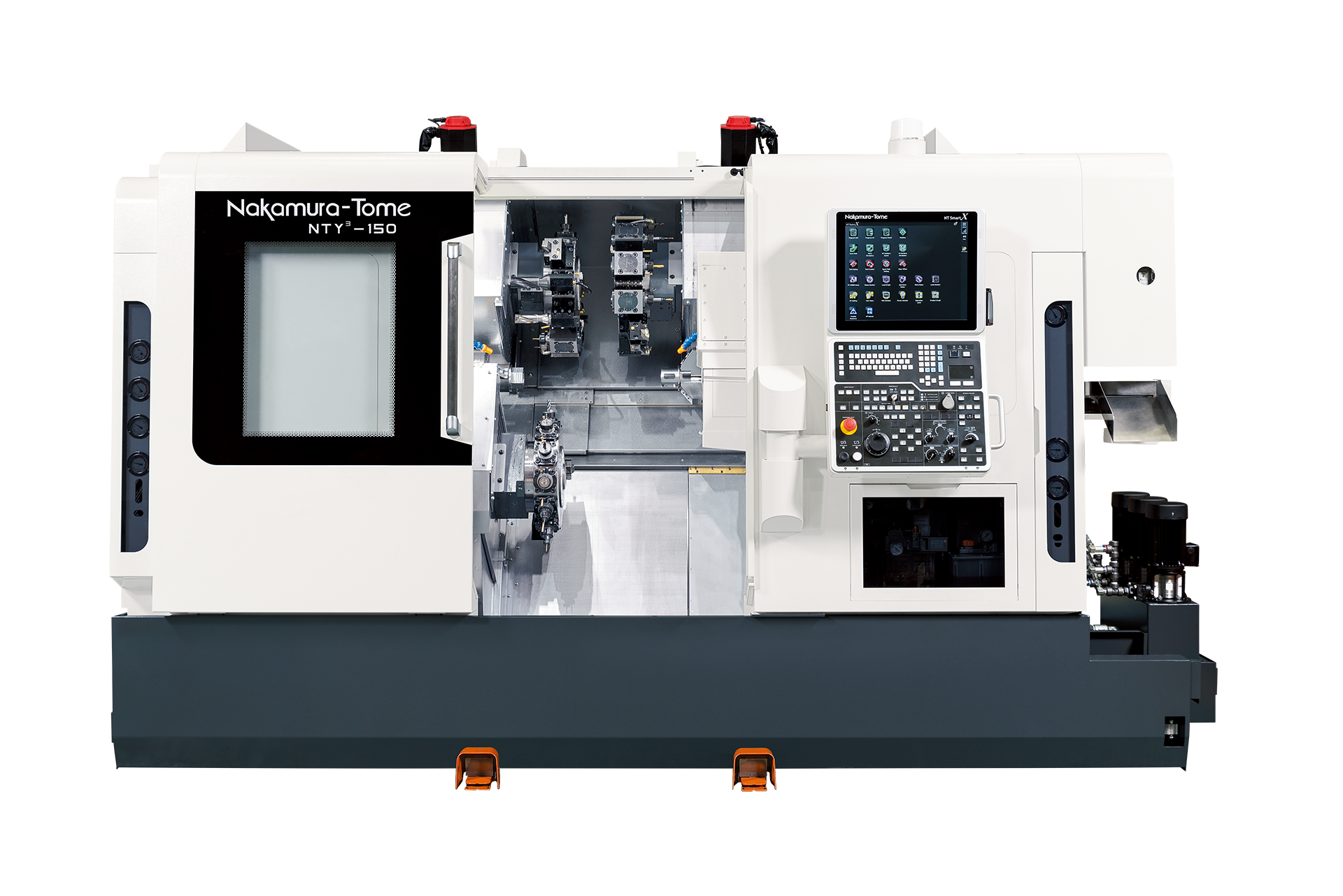

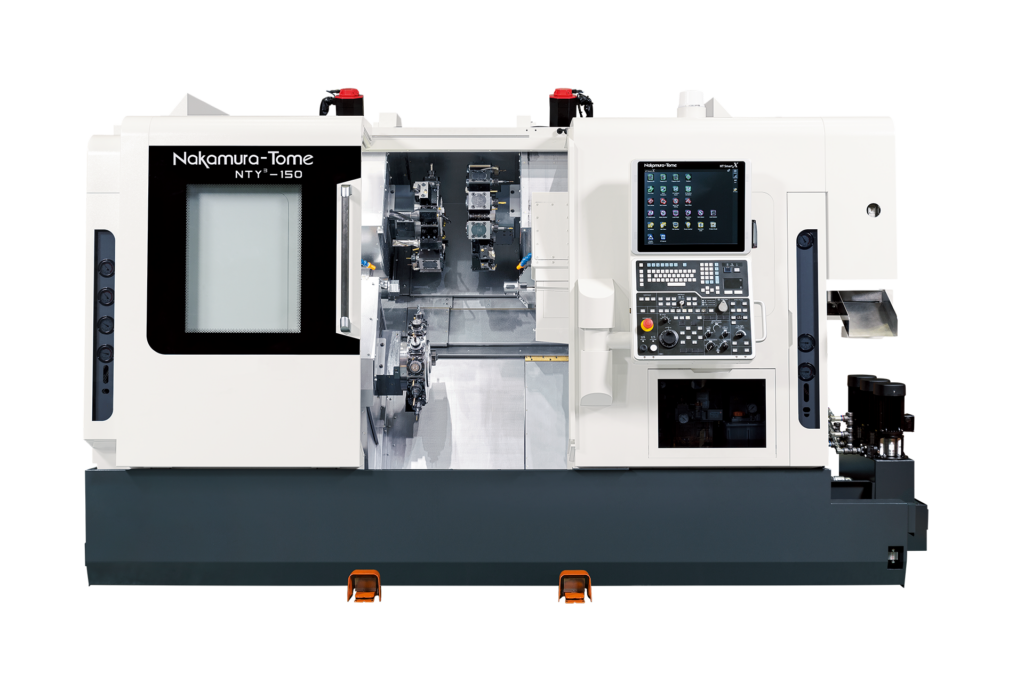

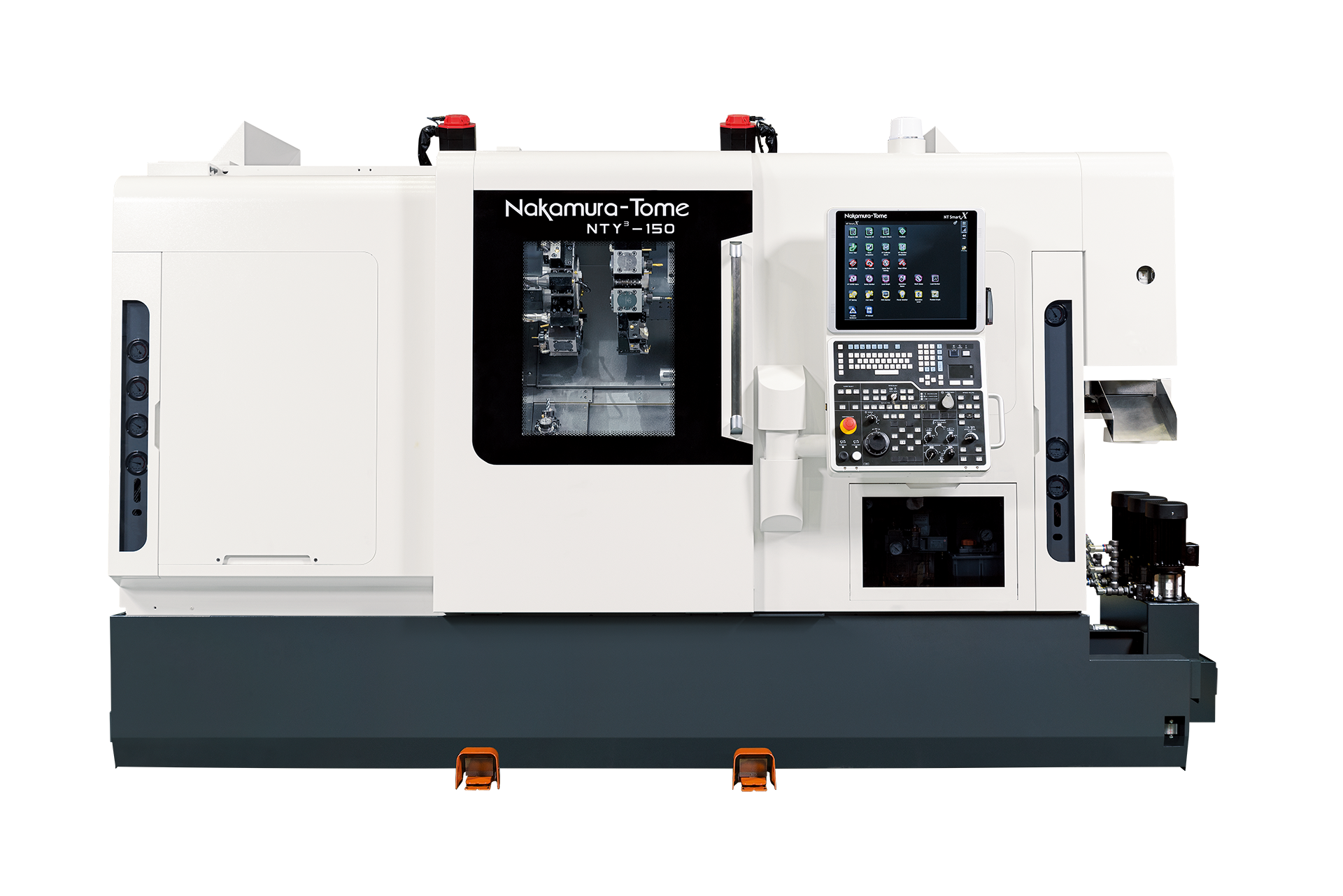

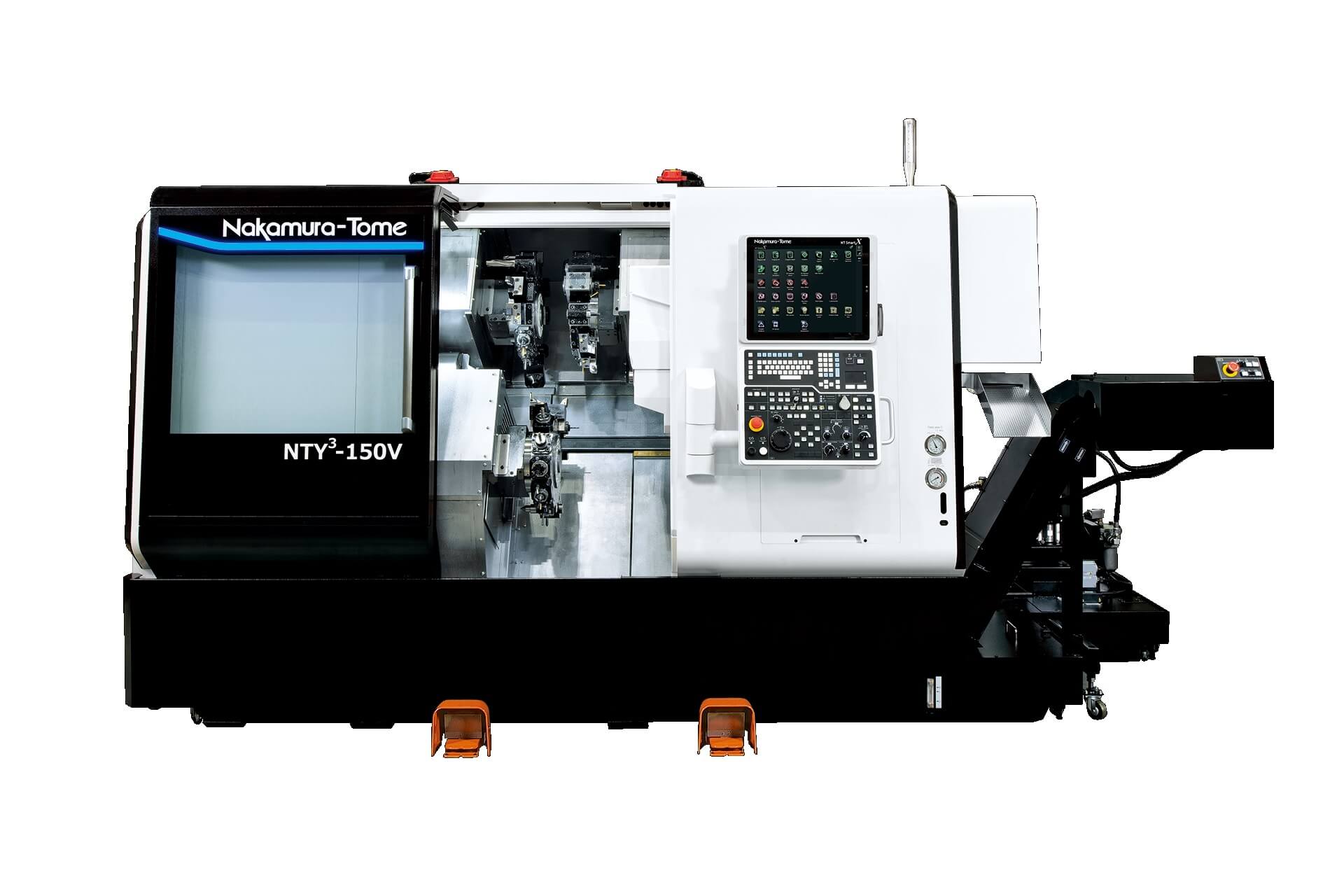

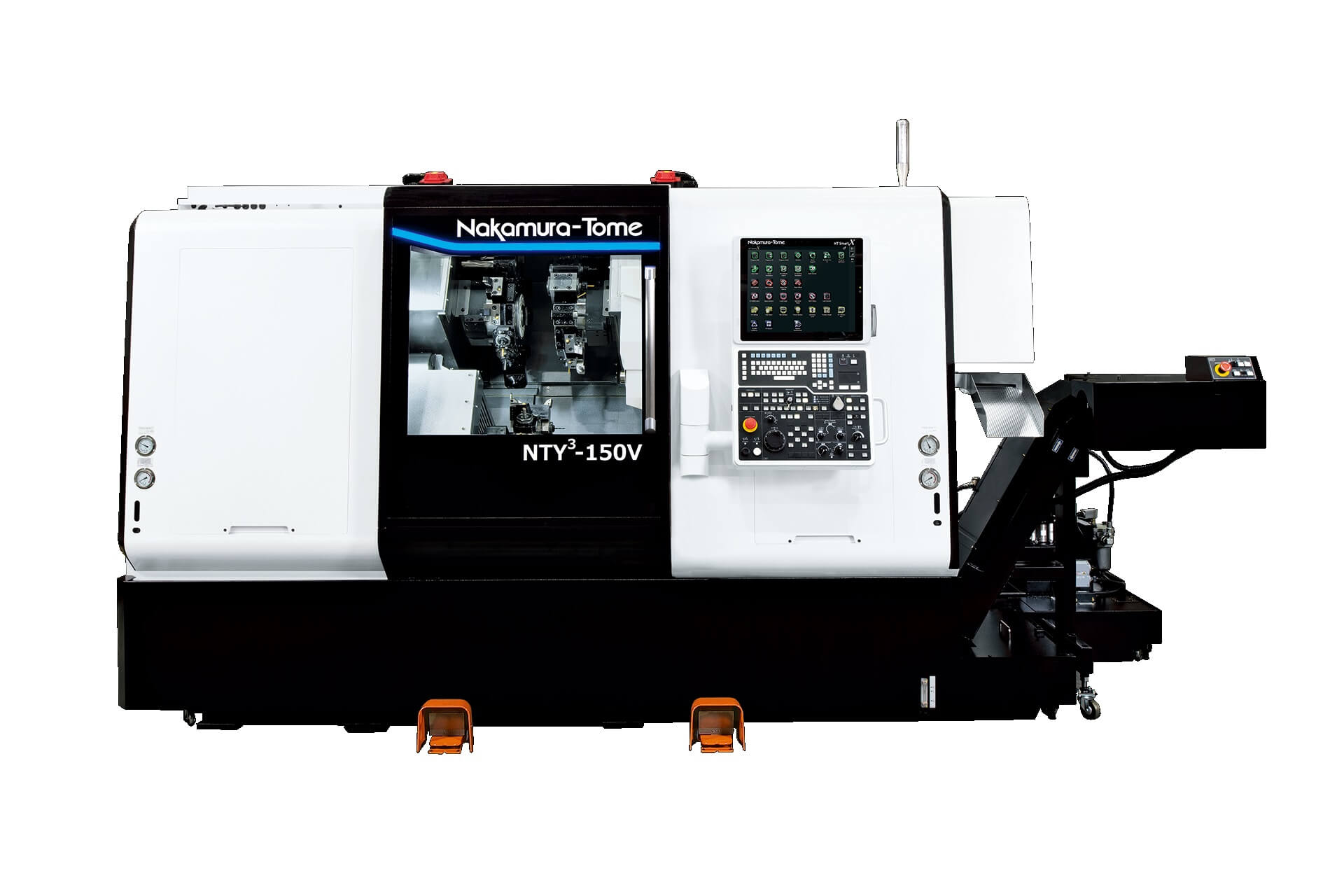

Nakamura-Tome NTY3-150
Tuotekuvaus

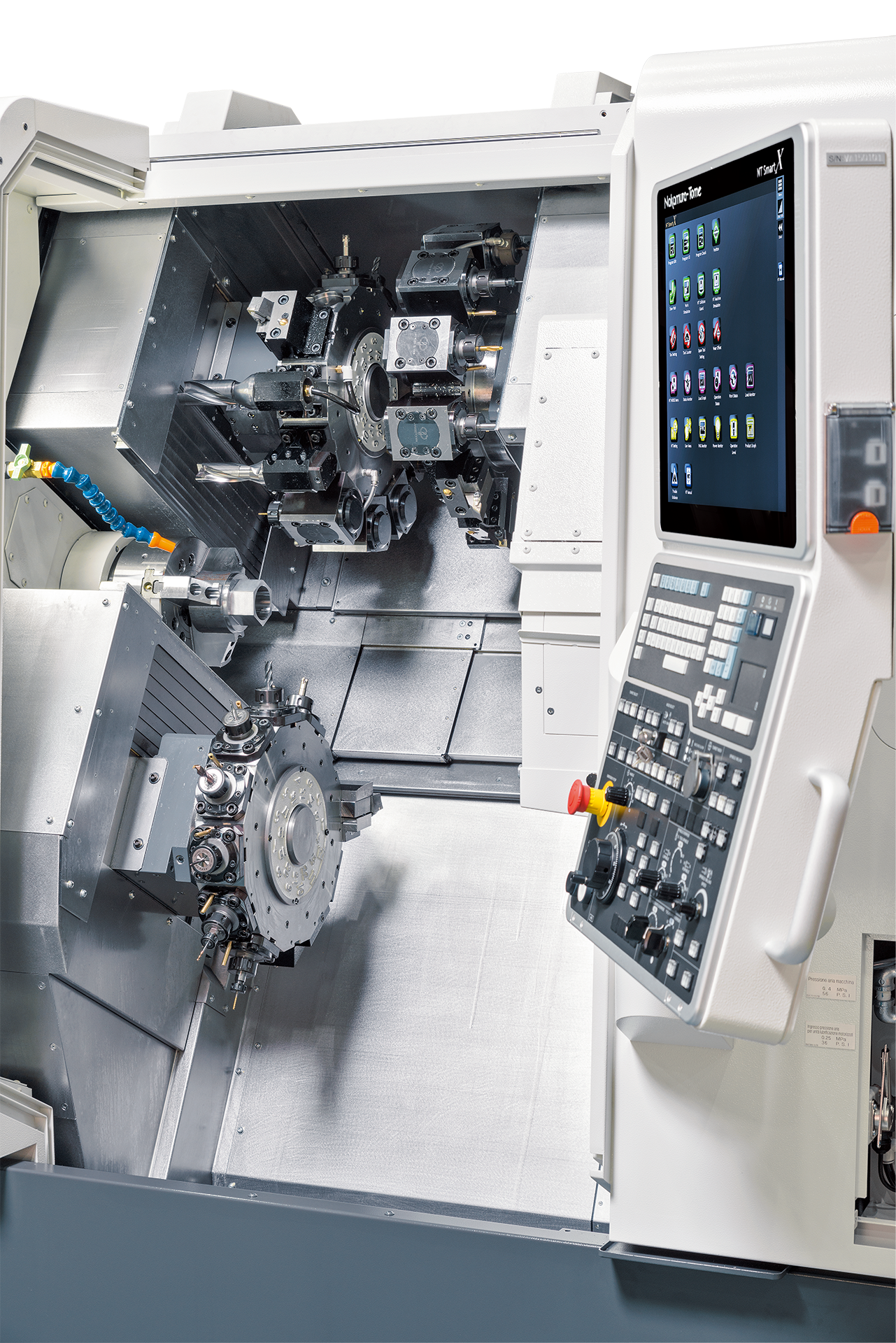

- Nakamura-Tome SmartX 19″ (Fanuc 31i-B Plus)
- 2 karaa jarrullisilla C-akseleilla

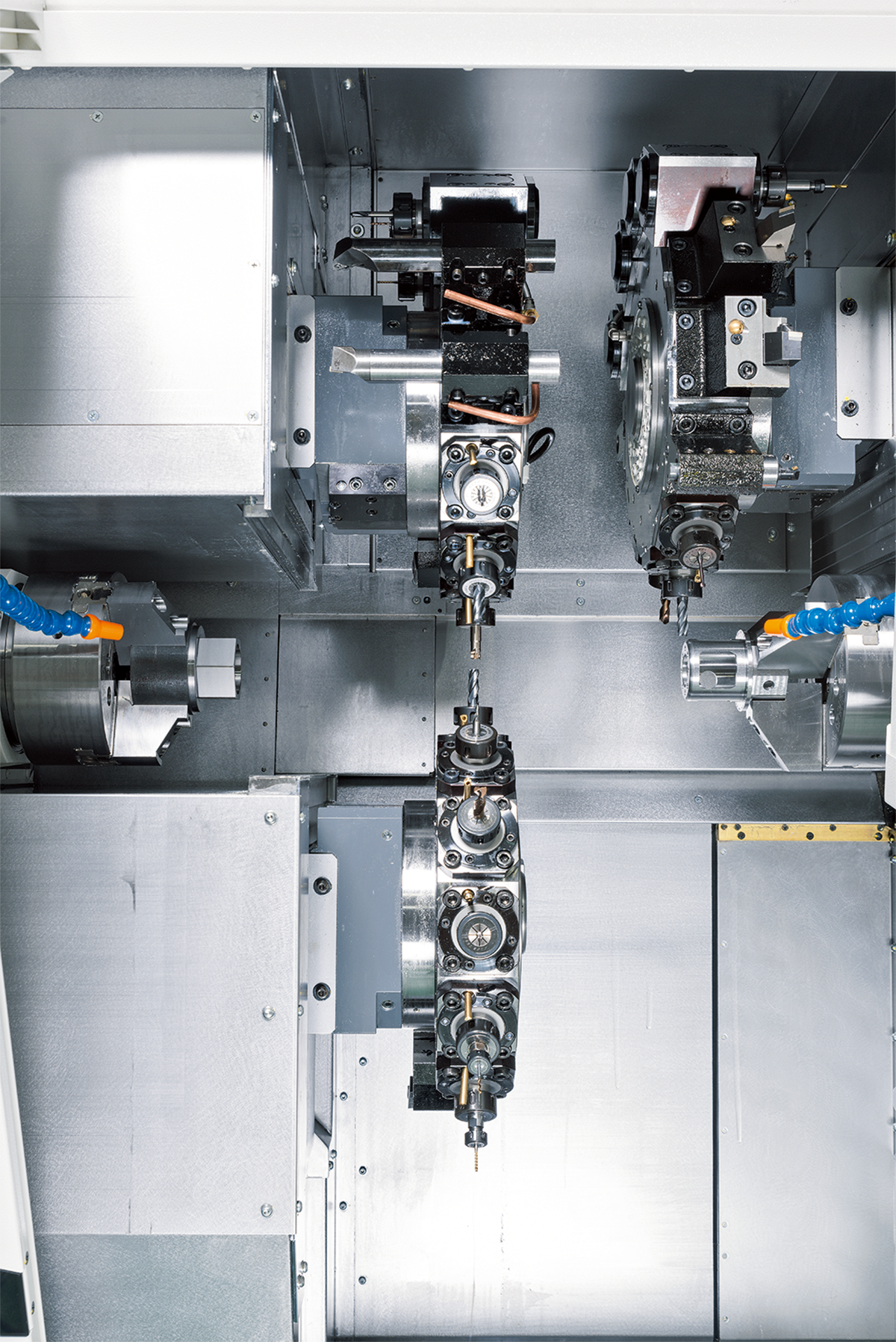

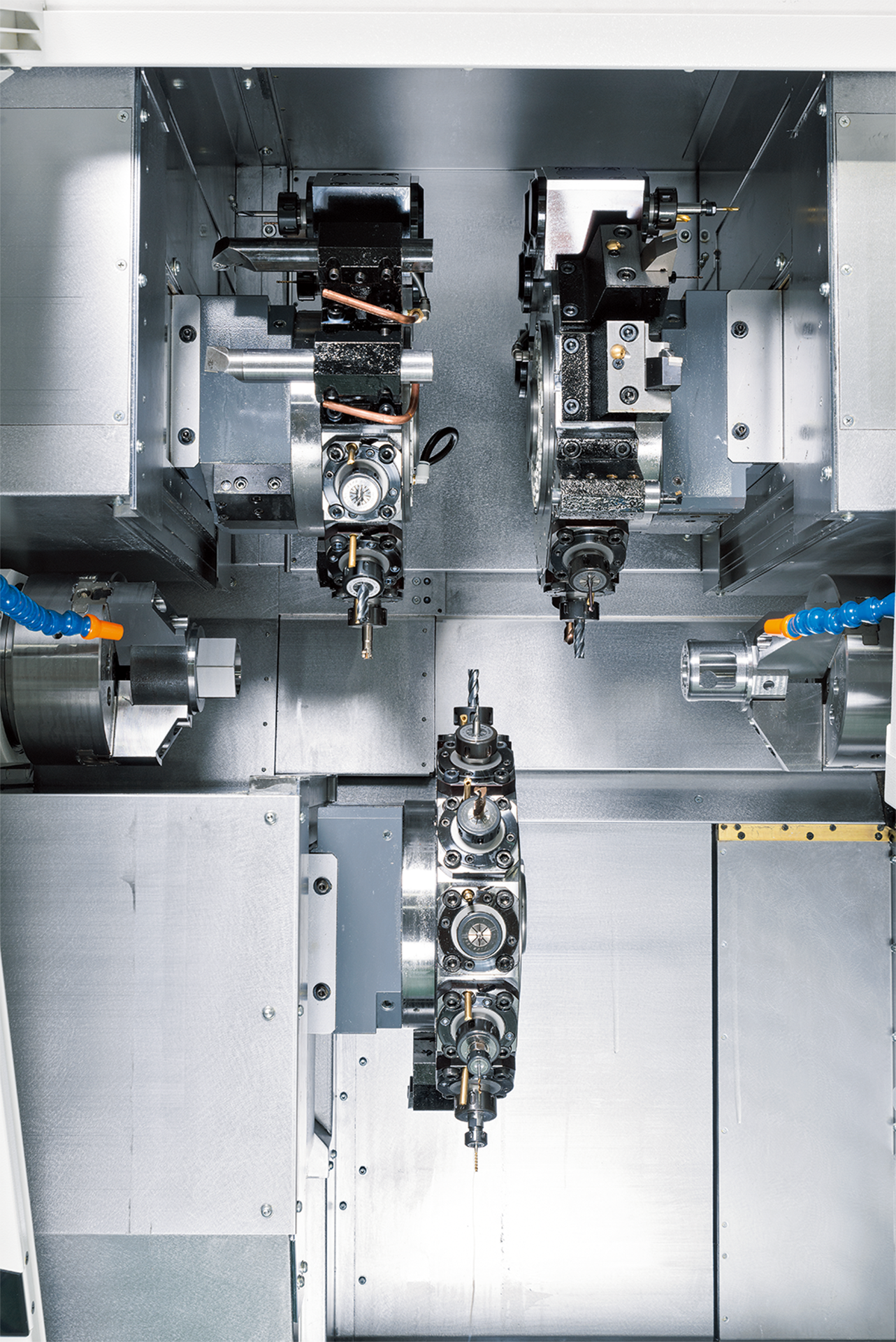

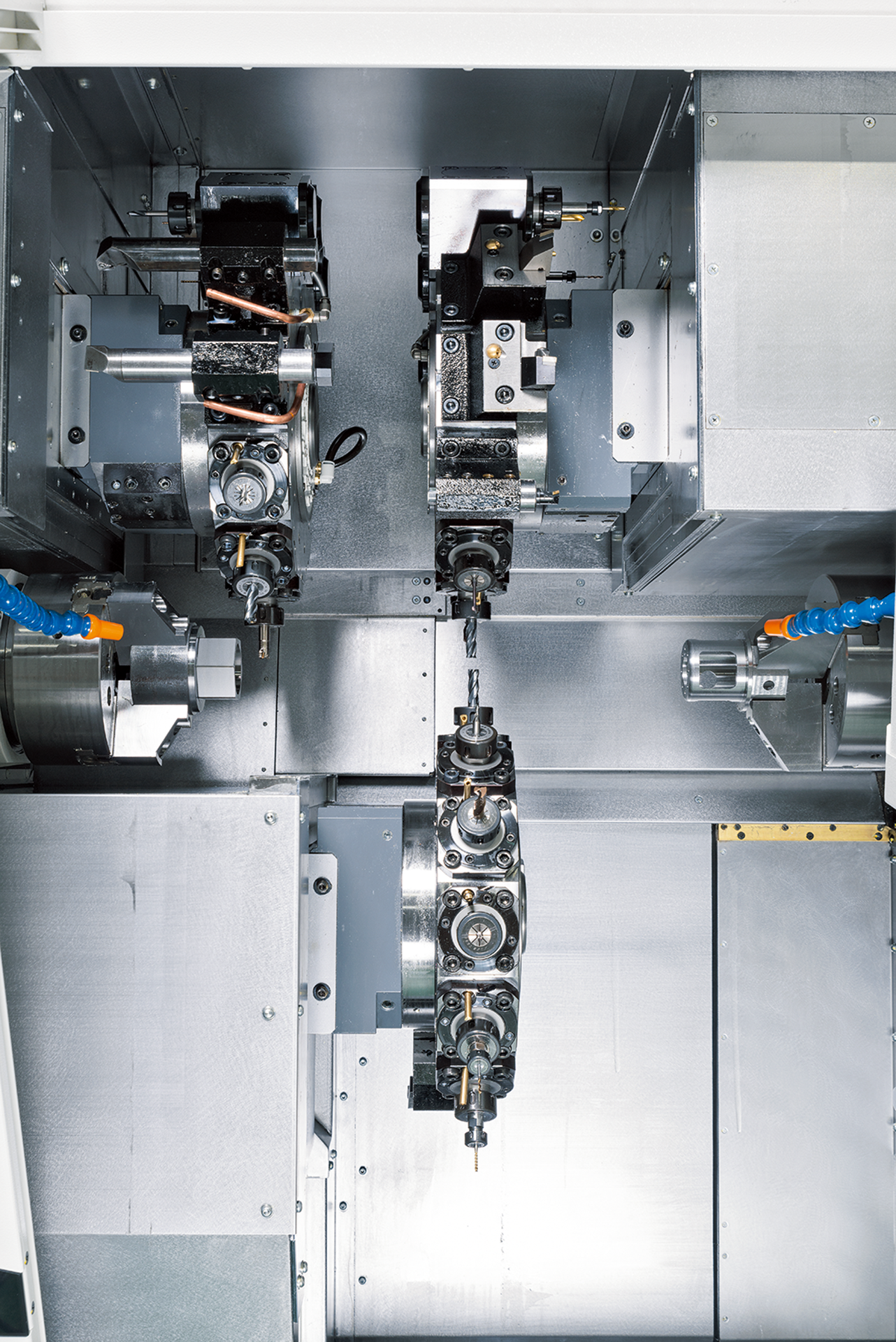

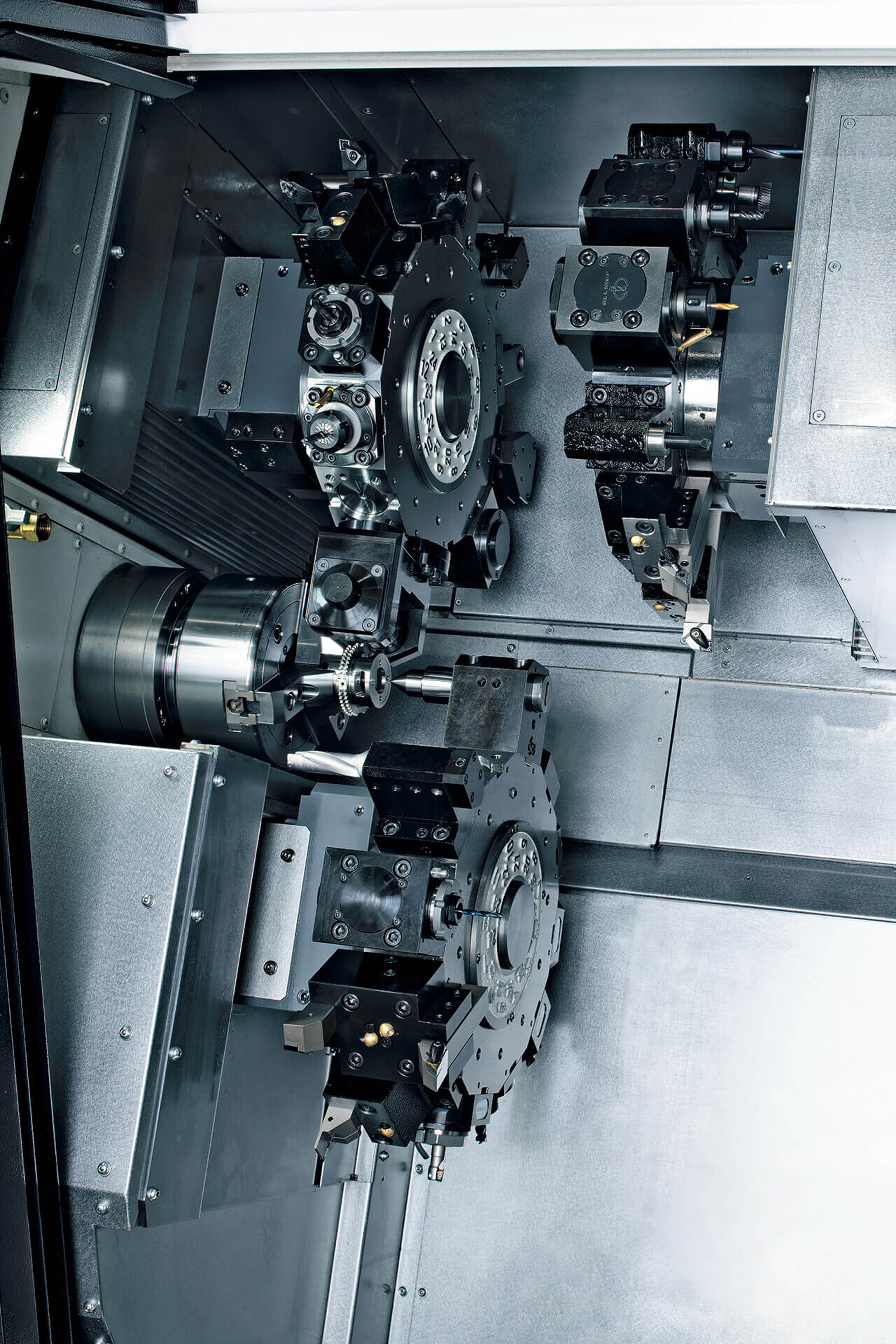

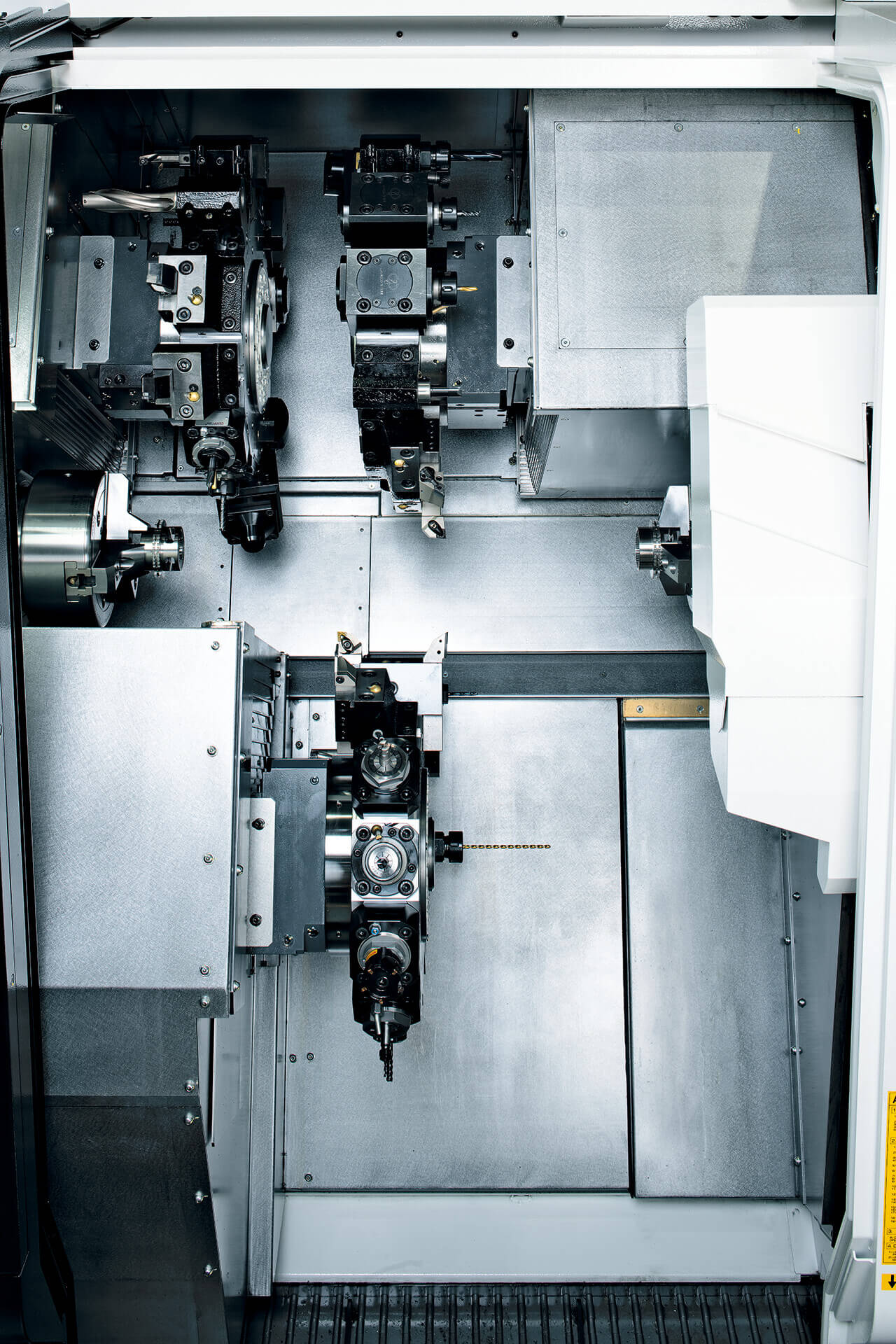

- 3 x Työkalurevolveri puoli-indeksoinnilla (12/24pos)

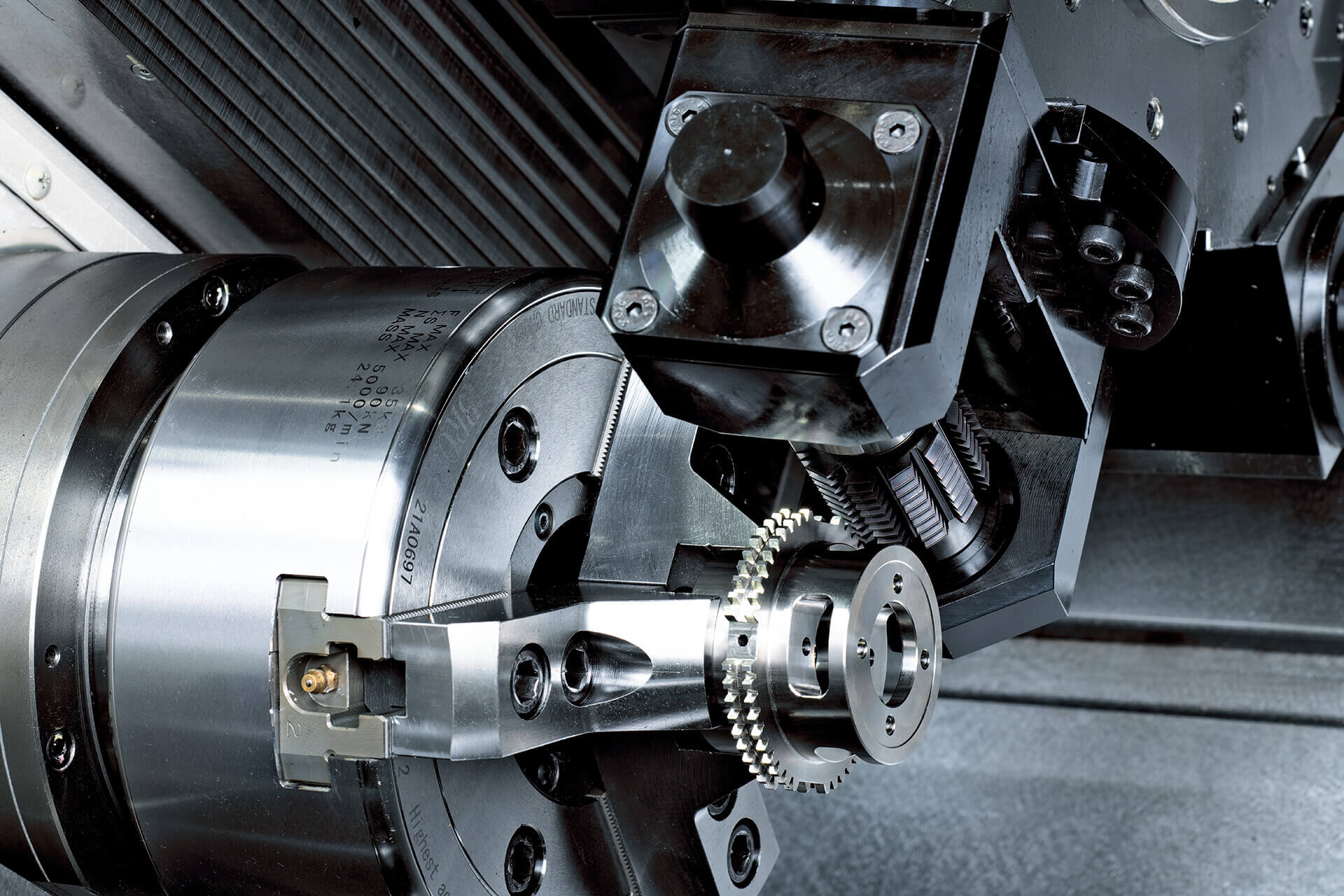

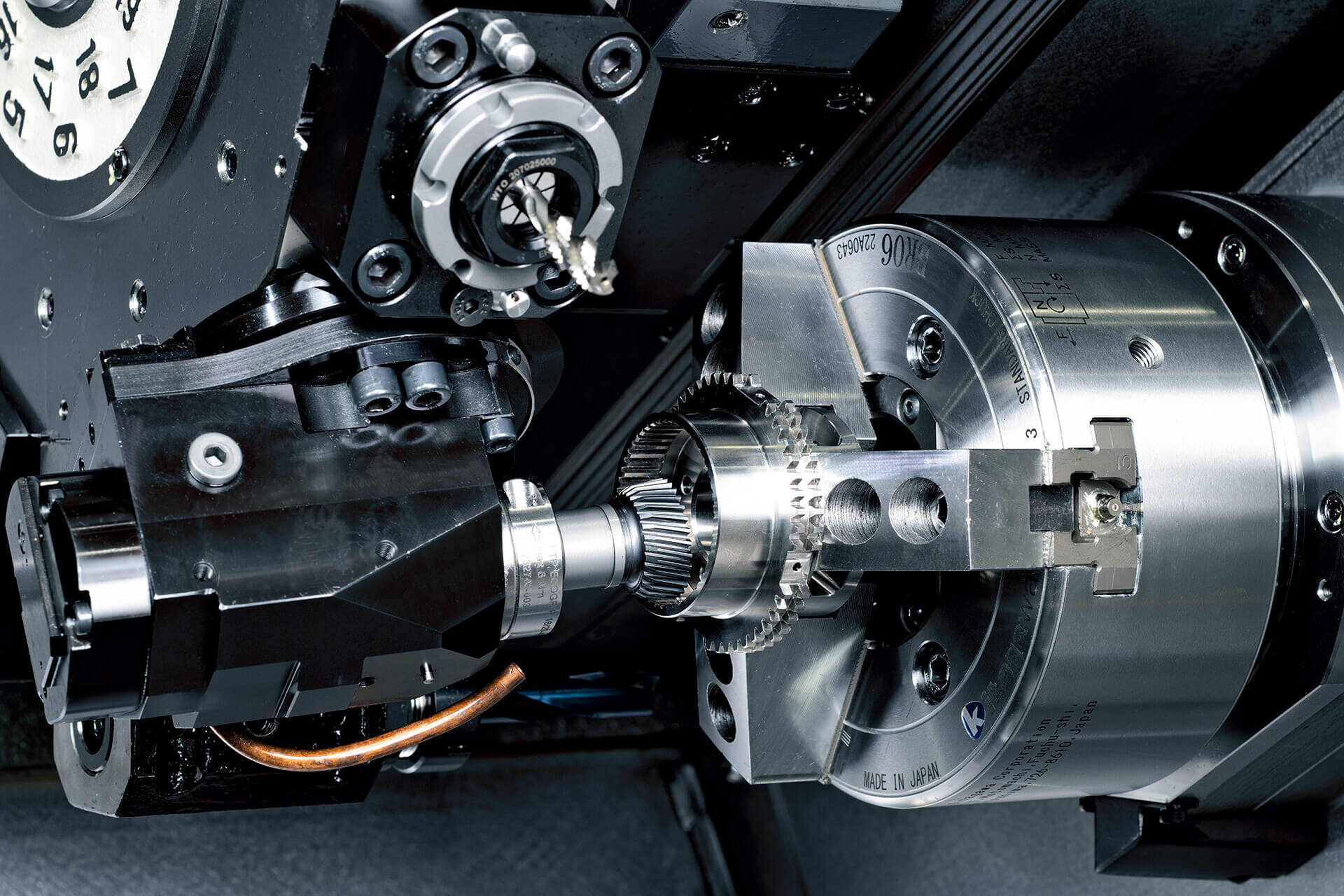

- 3 x Pyörivät työkalut
- 3 x Y-akseli
- Saatavilla myös 15pos työkalurevolvereilla
- Tehokas lastuamisnestejärjestelmä (70bar valmius)
- Sisäänrakennettu käsivarsityyppinen kappaleenpoimija
- Sisäänrakennettu hihnakuljetin valmiiden kappaleiden purkuun
- Saatavilla GR-203HS Gantry-panostajalla
| Tekniset tiedot | |
|---|---|
| Sorvaushalkaisija | 225mm |
| Sorvauspituus | 685mm |
| Karojen väli | 200-970mm |
| Tankokapasiteetti | 51mm (op.65mm) |
| Suositeltu istukka | 6" |
| Y-akselit | Y1:±45 / Y2:±45 / Y3:±35mm |
| B2-Akseli (oikea kara) | 770mm |
| Karanopeus, vasen kara | 5000k/min (op.4500/min) |
| Karamoottori, vasen kara | 15/11kW |
| Karanopeus, oikea kara | 5000k/min (op.4500/min) |
| Karamoottori, oikea kara | 11/7,5kW (op.15/11kW) |
| Pyörivien työkalujen karanopeus | 6000k/min (op.8000k/min) |
| Pyörivien työkalujen karamoottori | 5,5/3,7kW |
| Koneen ala | 3814x2257mm |
| Koneen korkeus | 2200mm |
| Koneen paino | 10.500kg |
