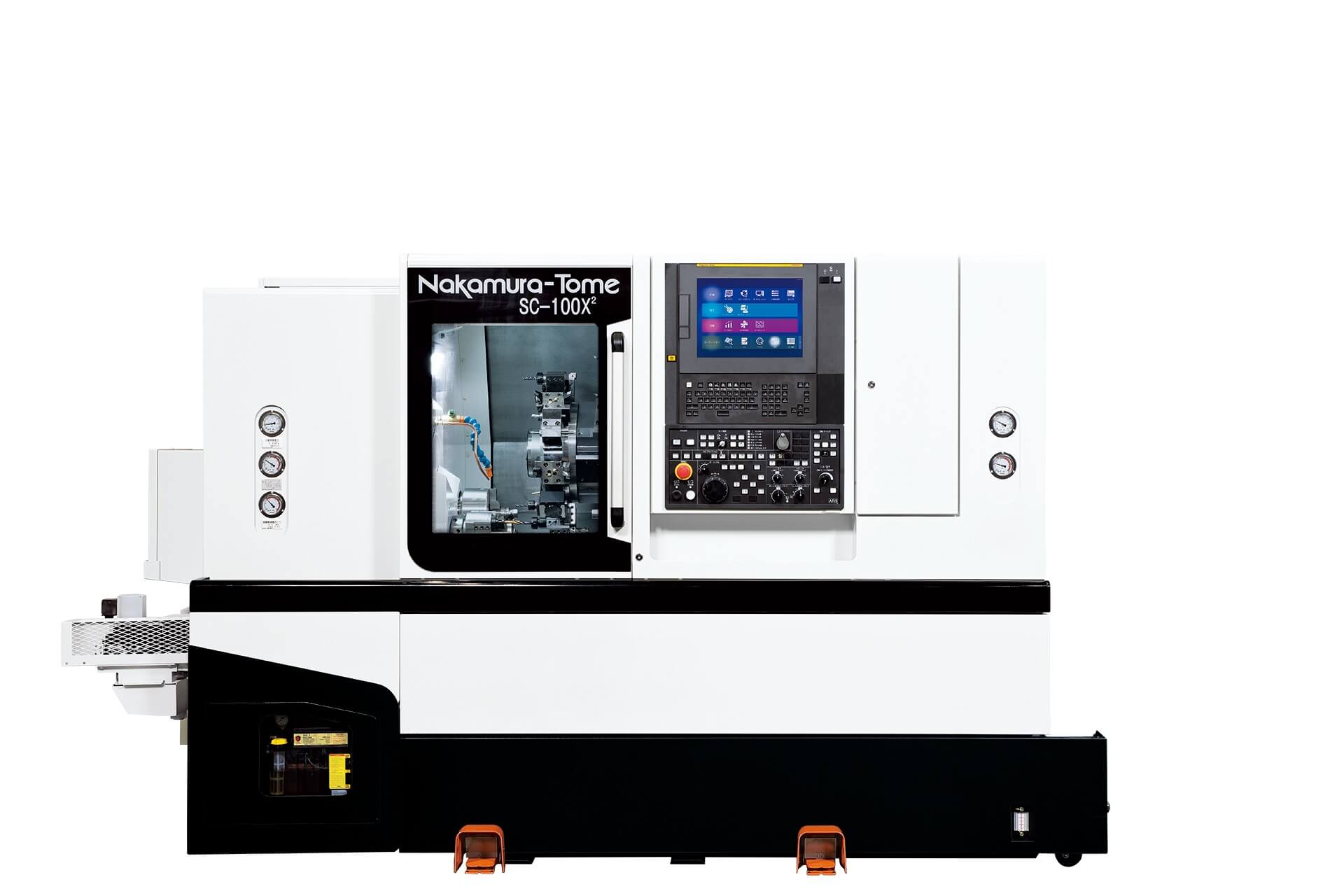

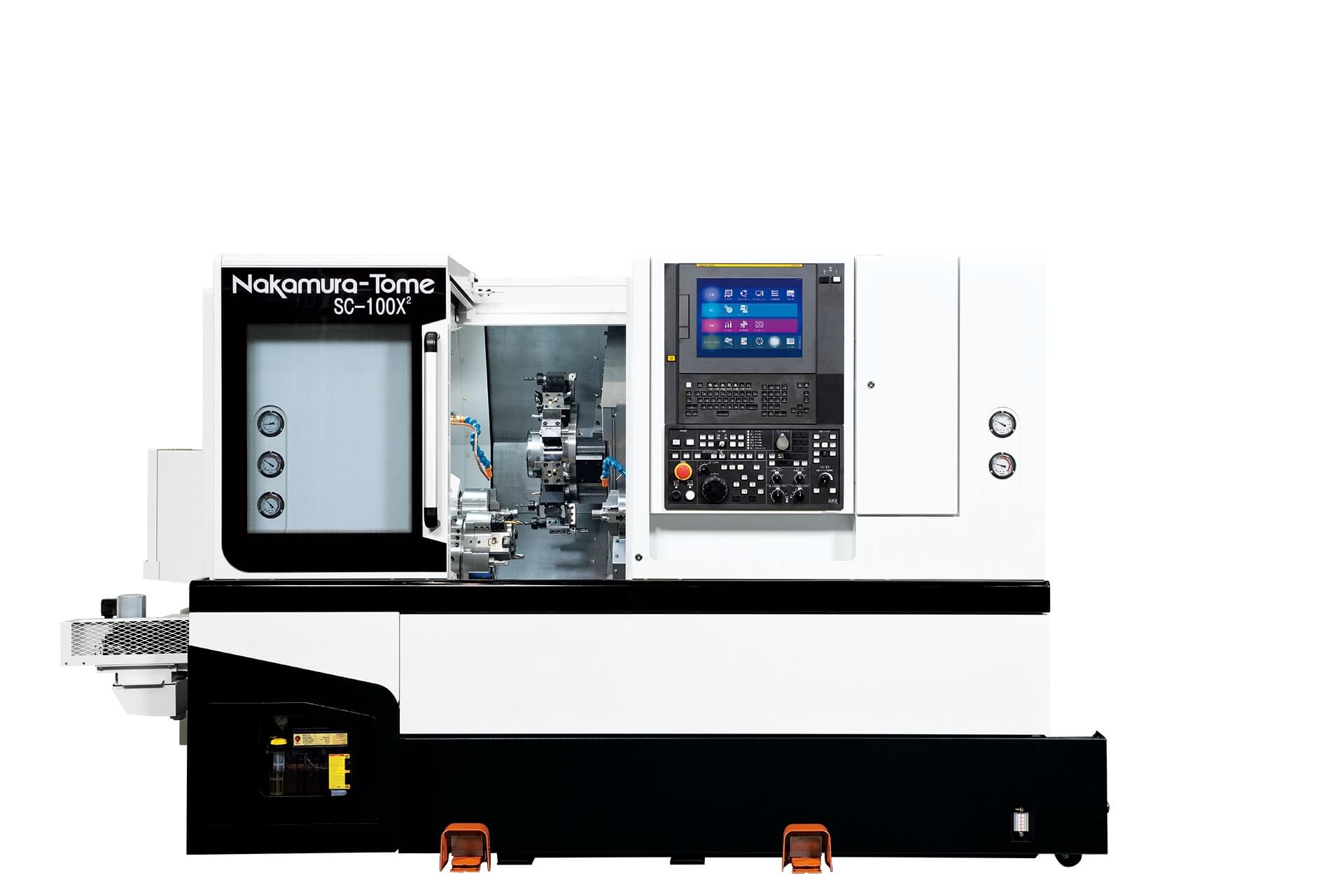

Nakamura-Tome SC-100X2
Tuotekuvaus
- Nakamura-Tome SmartXs 15″ (Fanuc 0i-TF Plus)
- Nakamura-Tome Chrono Cut -teknologia
- 2 karaa jarrullisilla C-akseleilla
- Oikealla karalla X- ja Z-akselit

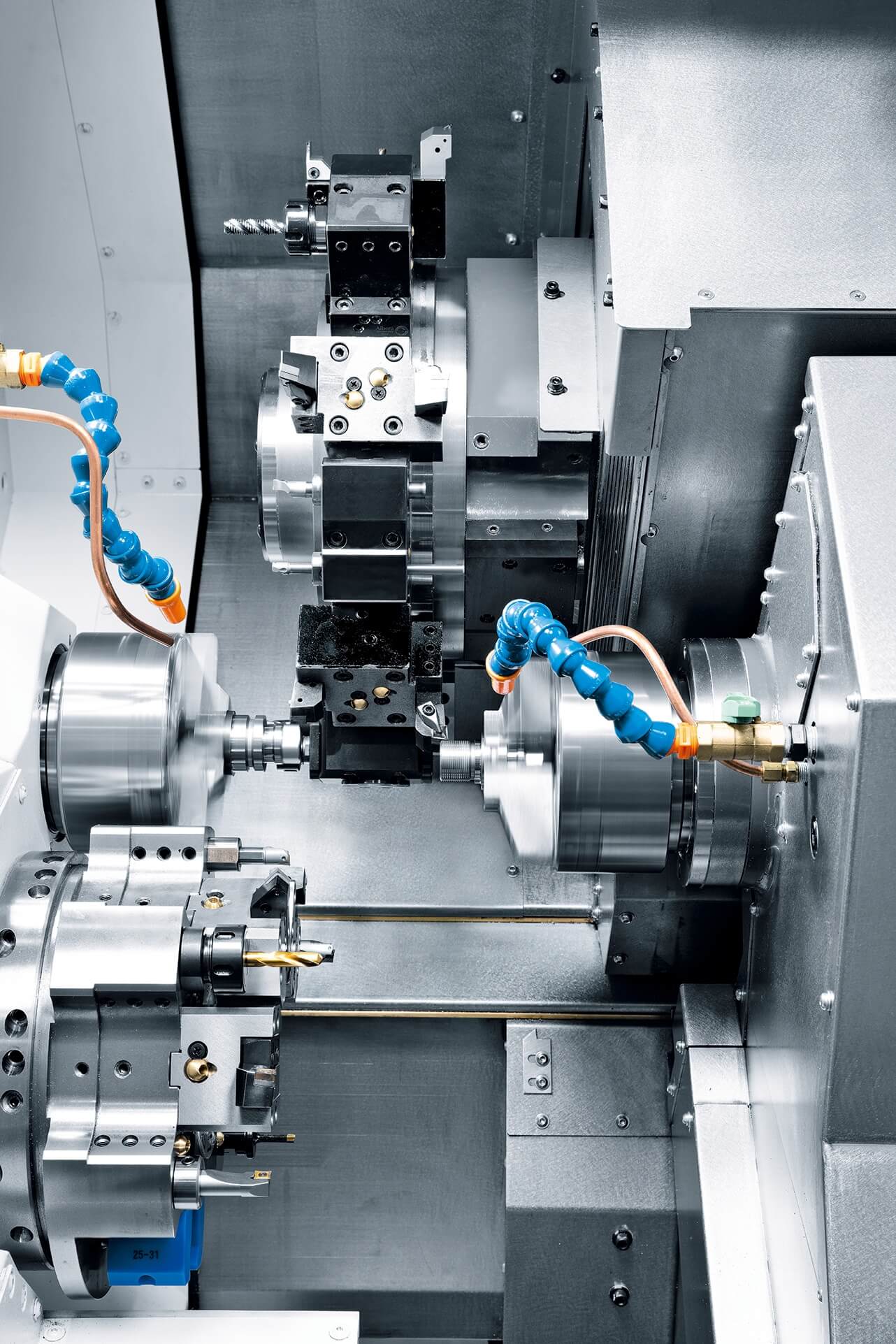

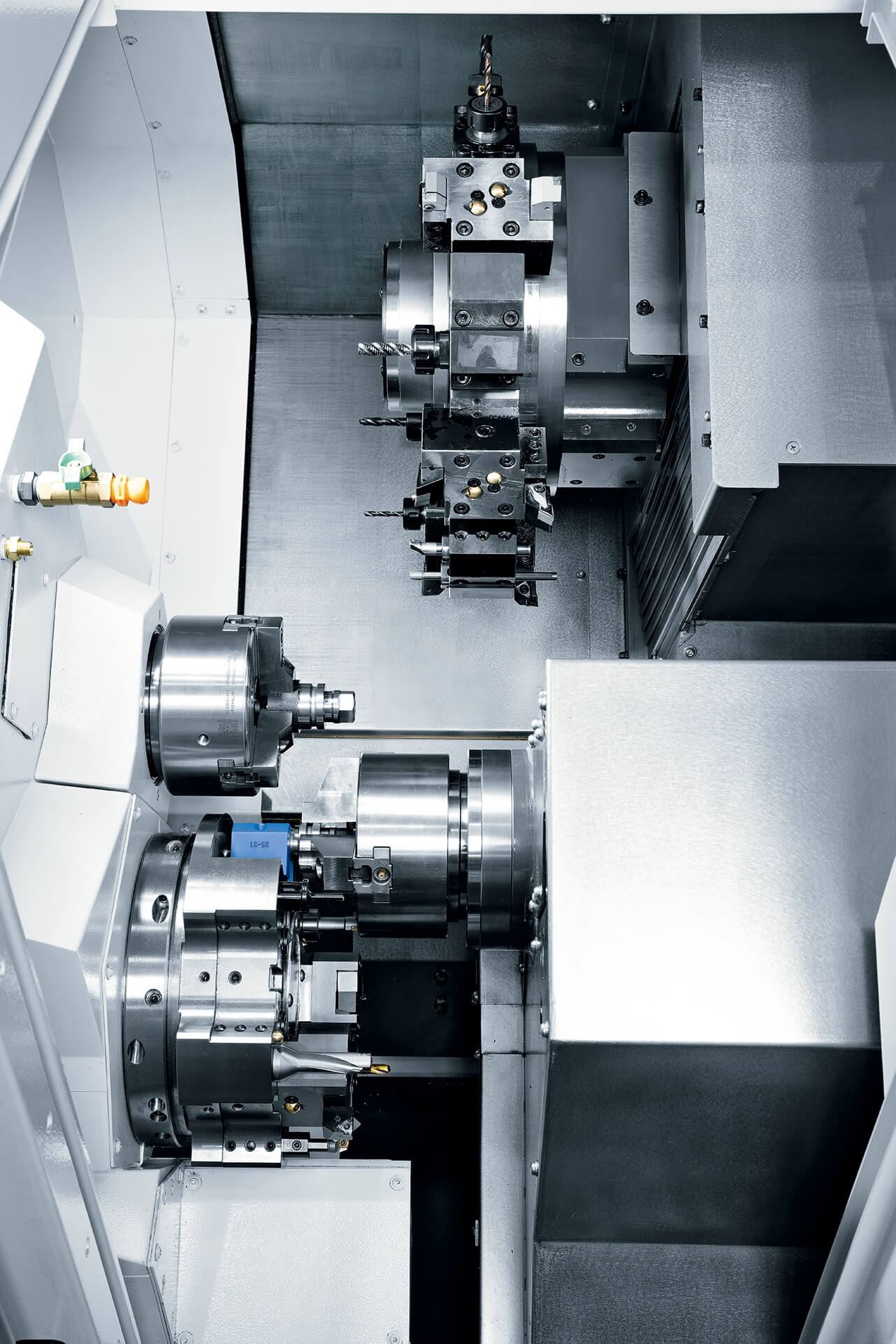

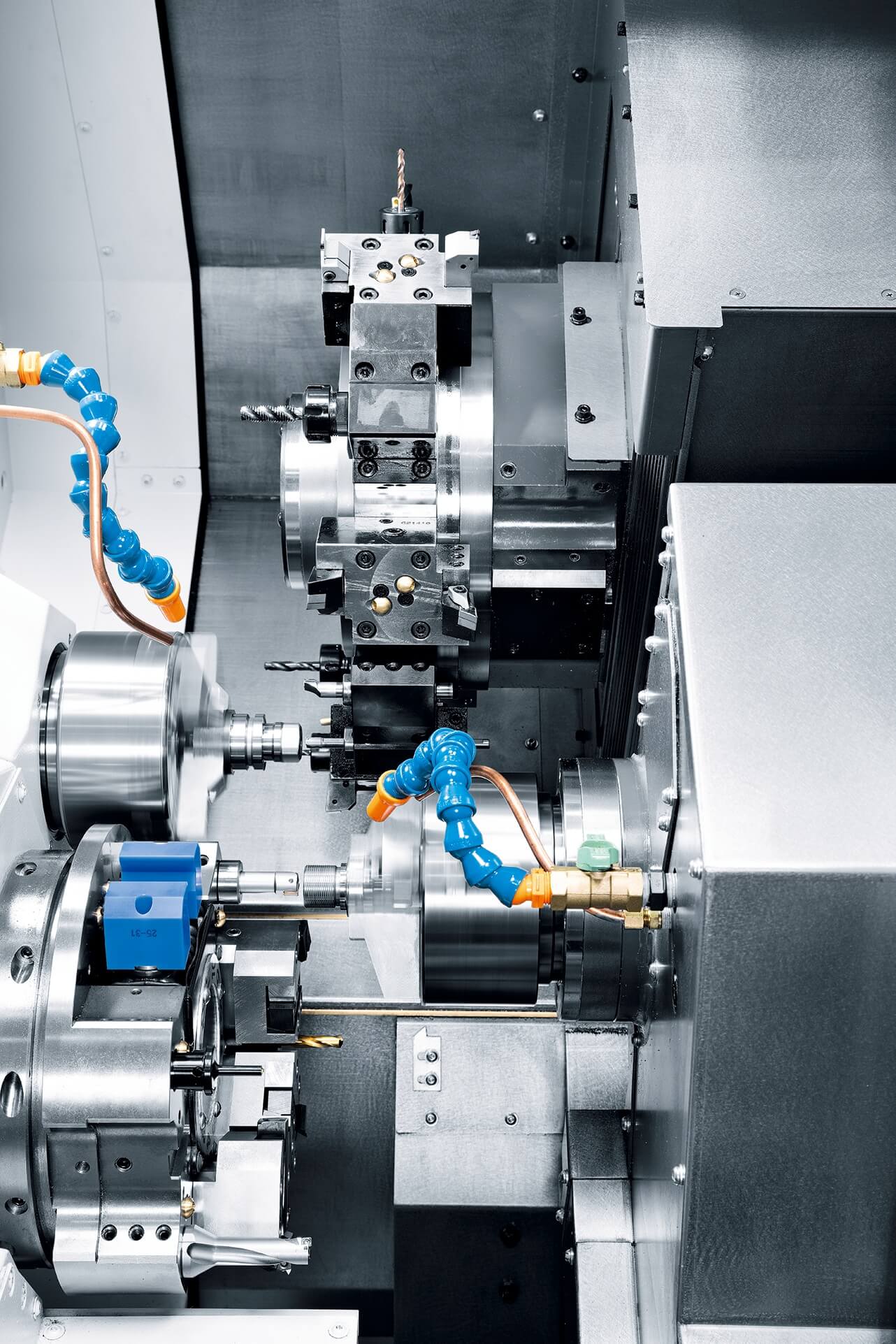

- Yläpuolinen työkalurevolveri pyörivillä työkaluilla, Y-akselilla ja puoli-indeksoinnilla (12/24 pos)
- ”Superimposed” molempien karojen yhtäaikainen koneistus ylärevolverilla
- Kiinteä alapuolinen työkalurevolveri
- Tarttujatyyppinen kappaleenpoimija alarevolverissa
- Puoli-indeksoivat työkalurevolverit (12/24pos)
- Tehokas lastuamisnestejärjestelmä (70bar valmius)
- 90° runkorakenne – erittäin kompakti mitoitus
| Tekniset tiedot | |
|---|---|
| Sorvaushalkaisija | 195mm |
| Sorvauspituus | 400mm |
| Karojen väli | 200-600mm |
| Tankokapasiteetti | 51mm (op.42mm) |
| Suositeltu istukka | 6" |
| Y-akselit | Y1: ±40mm |
| X2-Akseli (oikea kara) | 150mm |
| Z2-Akseli (oikea kara) | 400mm |
| Karanopeus, vasen kara | 6000k/min |
| Karamoottori, vasen kara | 11/7,5kW |
| Karanopeus, oikea kara | 6000k/min |
| Karamoottori, oikea kara | 7,5/5,5kW |
| Pyörivien työkalujen karanopeus | 6000k/min |
| Pyörivien työkalujen karamoottori | 7,1/2,2kW |
| Koneen ala | 3072x1973mm |
| Koneen korkeus | 1799mm |
| Koneen paino | 7000kg |
